富士通 ESPRIMO D583/JのWindows10が遅いため、MVNeSSD追加、メモリ追加、およびClover EFI + MVNe SSDでSSDから起動できるようにして高速SSDに対応します。
変更前のハードウェアスペック
| CPU | Intel Core i5-4590 3.30GHz |
| メモリ | 8GB(4GB × 2) |
| ストレージ | HDD 500GB × 1 |
変更後のハードウェアスペック
| CPU | Intel Core i5-4590 3.30GHz |

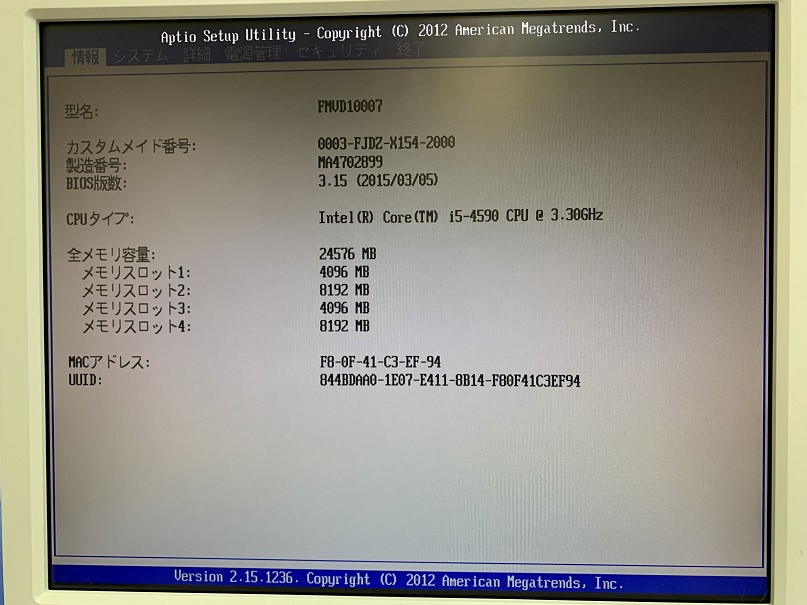

| メモリ | SP016GBLTU160N22 シリコンパワー PC3-12800 DDR3 SDRAM DIMM 8GB×2枚 8GB× 2を追加し合計24GB |
| ストレージ | CRUCIAL MVNe M.2 2280 PCIe Gen3 CT500P5SSD8JP SSD 500GBに交換 |
| ストレージ | SanDISK ULTRA Fit SDCZ430-016G-G46 Clover UEFI BOOT用 16GB USBメモリを追加 |
| その他 | ライザーカード交換 |

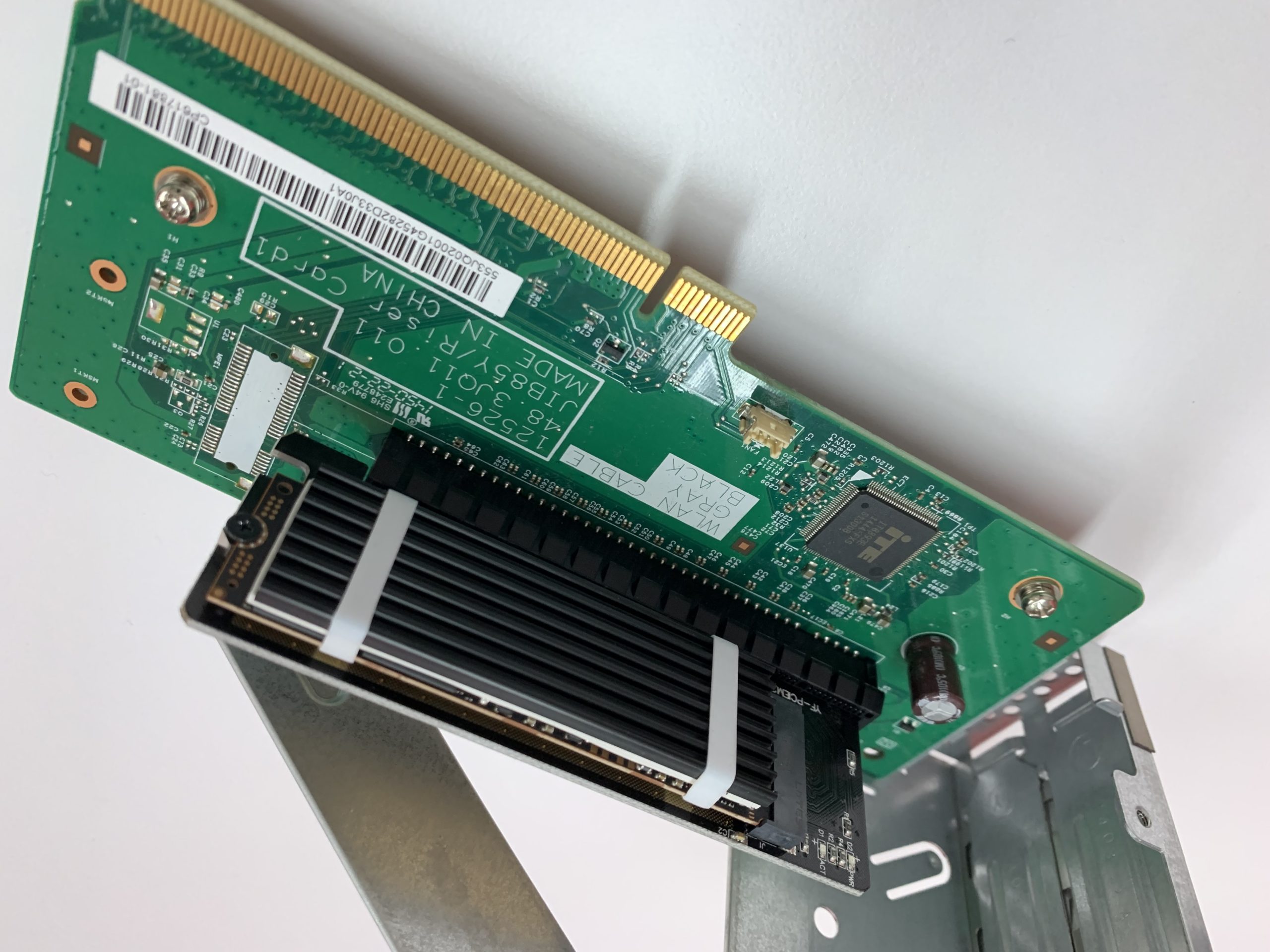

ライザーカードを更新してMVNe SSDを取り付けます。
Windows10インストールUSB作成
USBメモリからWindows10のインストールが起動できるようにするソフト「Rufus」を使います。
Rufusは下記URLからダウンロードします。
https://rufus.ie/ja/

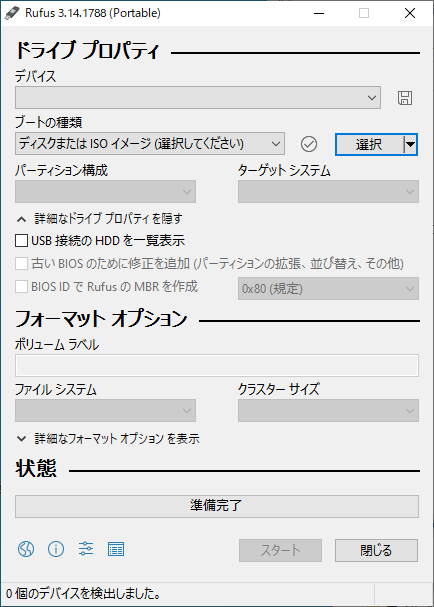

Rufusを起動します。

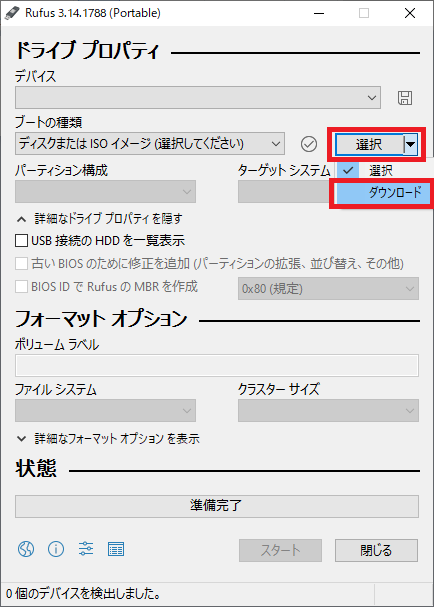

「選択」から「ダウンロード」を選択します。

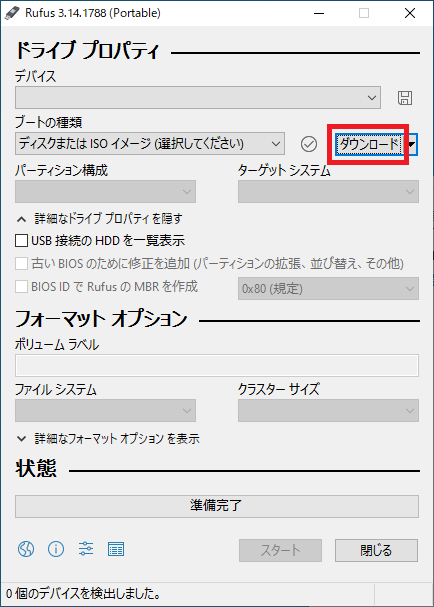

「ダウンロード」を押します。

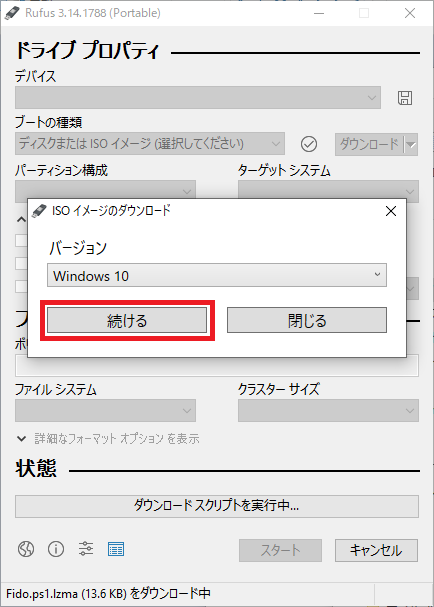

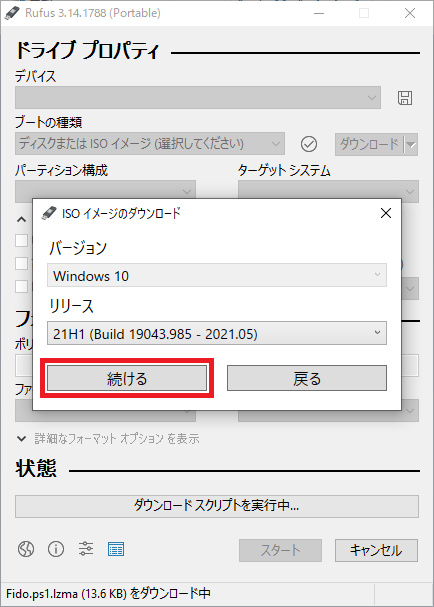

バージョンに「Windows 10」が選択された状態で［続ける］を押します。
リリースに最新バージョンが選択された状態で［続ける］を押します。

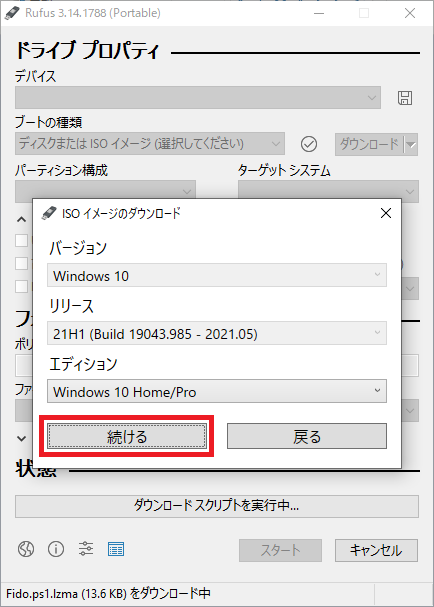

エディションに「Windows 10 Home/Pro」が選択された状態で［続ける］を押します。

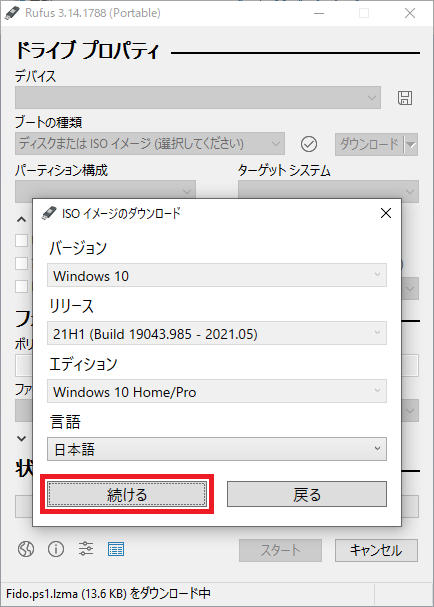

言語に「日本語」が選択された状態で［続ける］を押します。

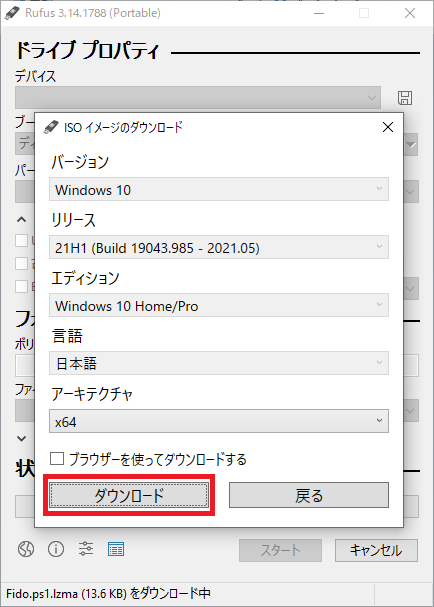

アーキテクチャに「x64」が選択された状態で［ダウンロード］を押します。

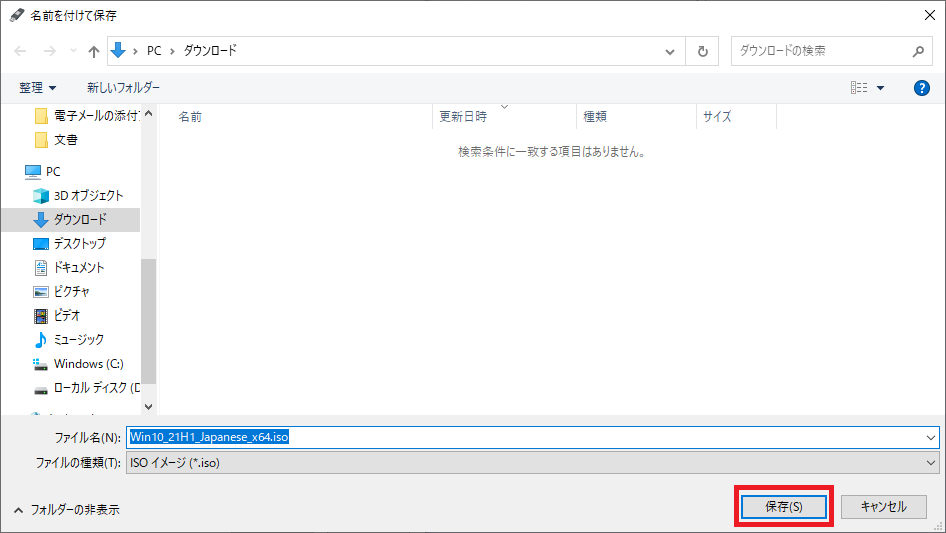

ダウンロード先を指定するダイアログが表示されるので［保存］を押します。

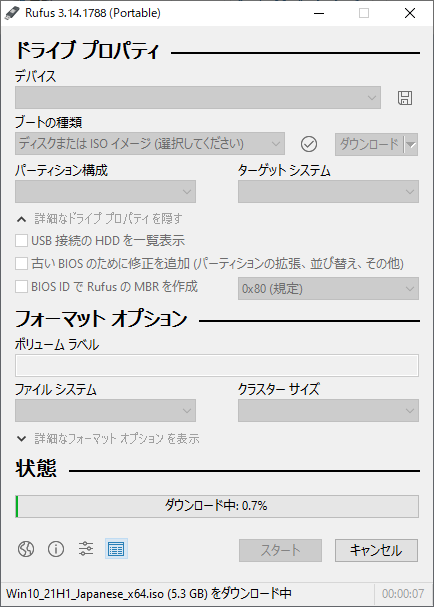

ダウンロードが完了するまで待ちます。

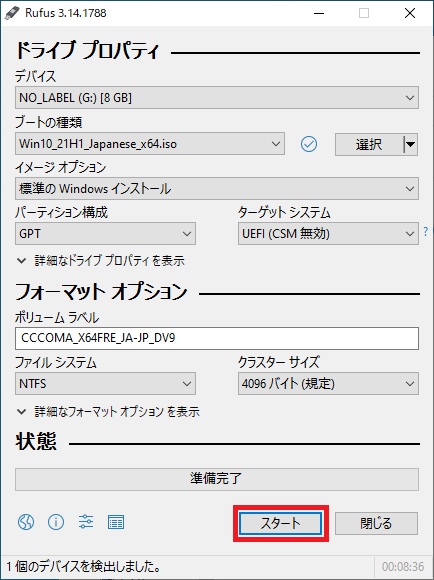

ダウンロードが完了したらUSBメモリを挿入し［スタート］を押します。

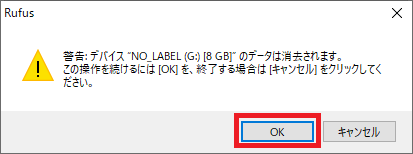

［ＯＫ］を押します。

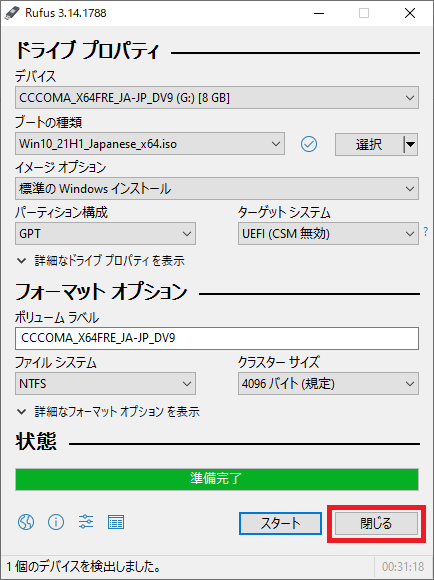

完了したら［閉じる］を押してUSBメモリを抜き取ります。
Clover EFI bootloader USB作成
ISOファイルをダウンロードしますので下記URLを開きます。
https://sourceforge.net/projects/cloverefiboot/

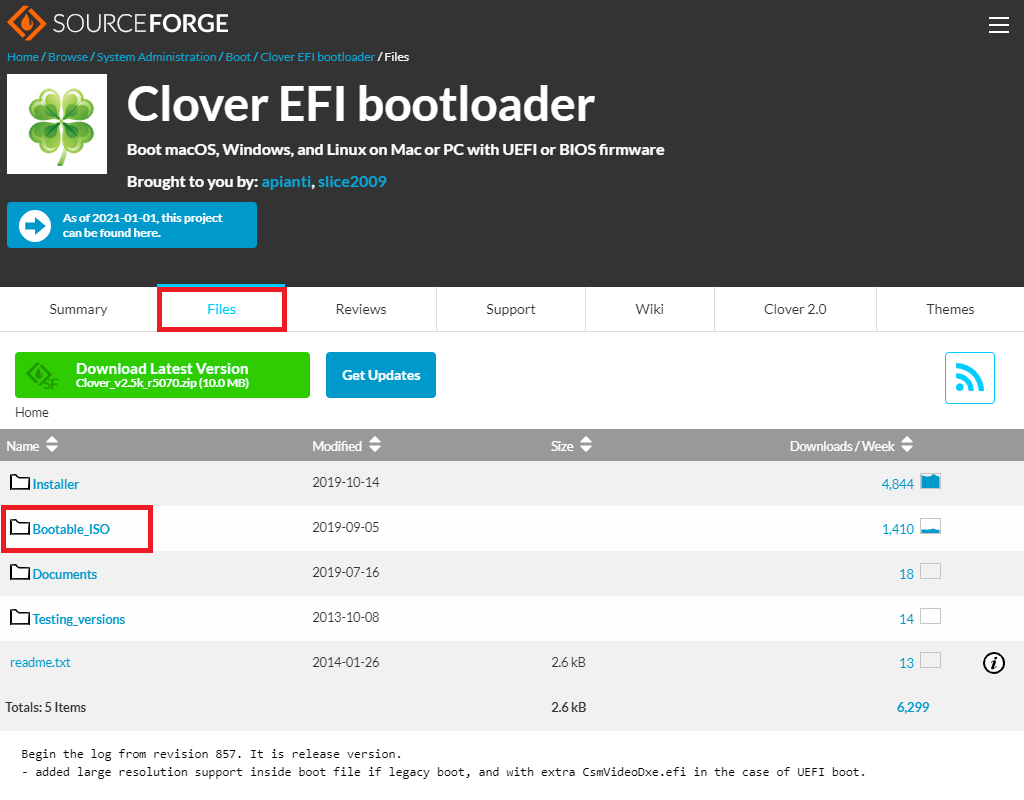

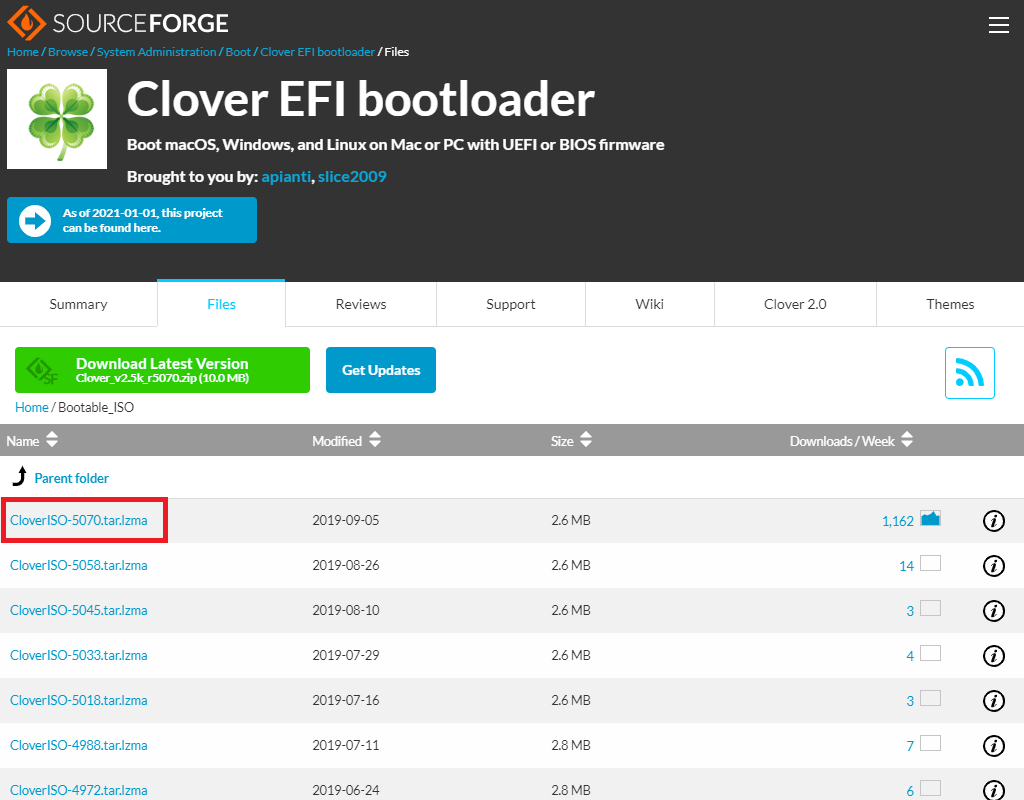

「Files」を押し「Bootable_ISO」を選択します。
「CloverISO-5070.tar.lzma」をクリックしてダウンロードします。
ダウンロードした「CloverISO-5070.tar.lzma」を解凍して「Clover-v2.5k-5070-X64.iso」を展開します。

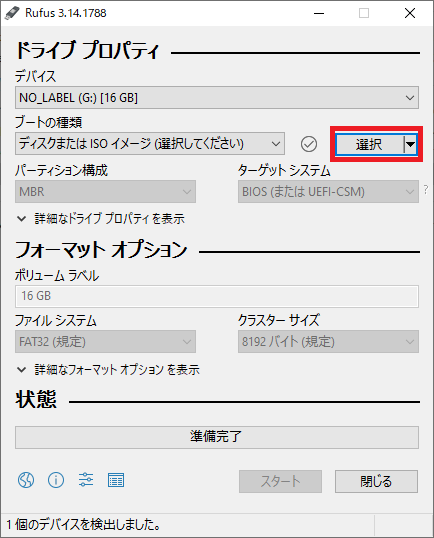

RufusでBootUSBを作成しますのでUSBメモリをパソコンに接続してRufusを起動し「選択」を押します。

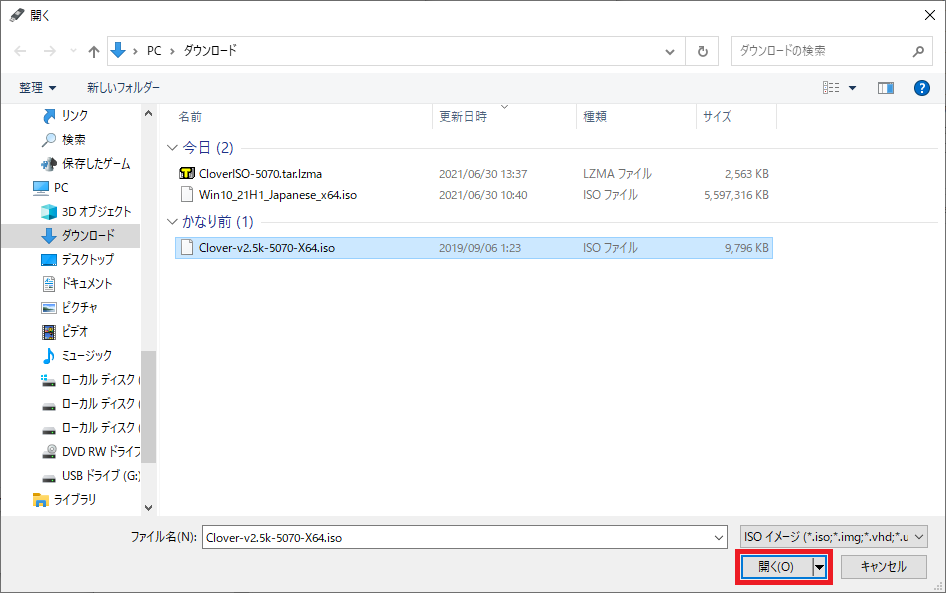

先ほど展開した「Clover-v2.5k-5070-X64.iso」を選択します。

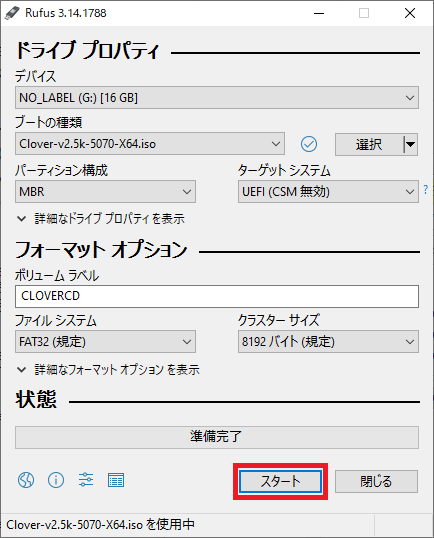

［スタート］を押します。

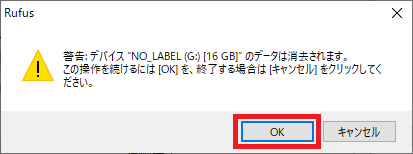

［ＯＫ］を押します。

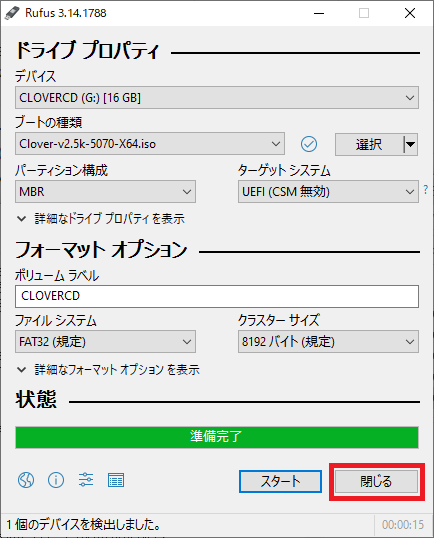

完了したら［閉じる］を押します。

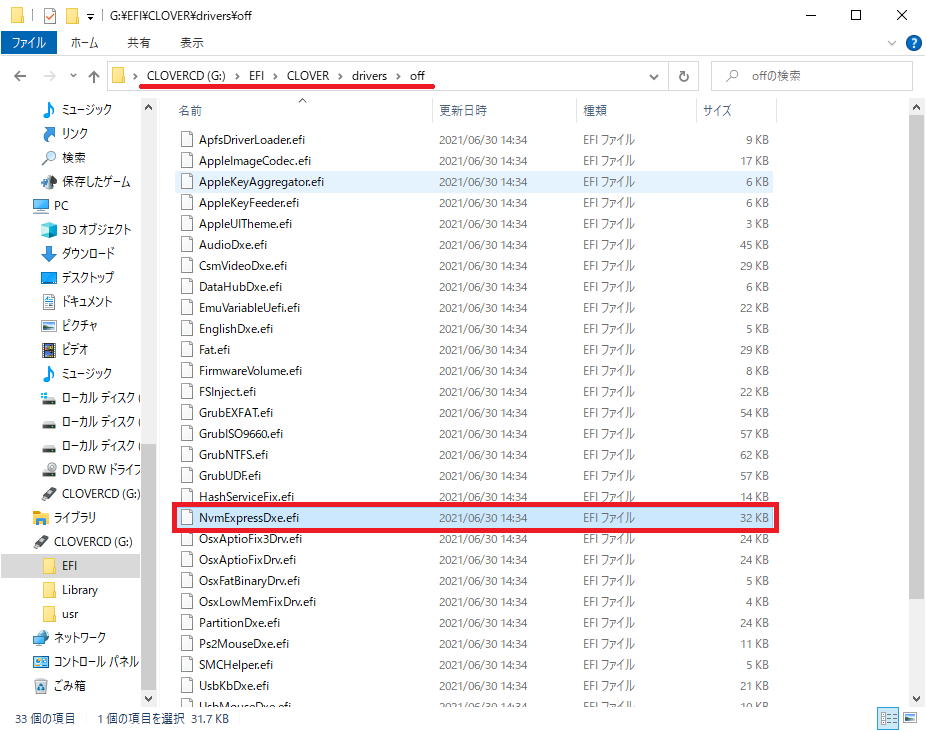

作成したUSBメモリをエクスプローラで開き「/CLOVER/drivers/off/NvmExpressDxe.efi」が格納されていることを確認します。

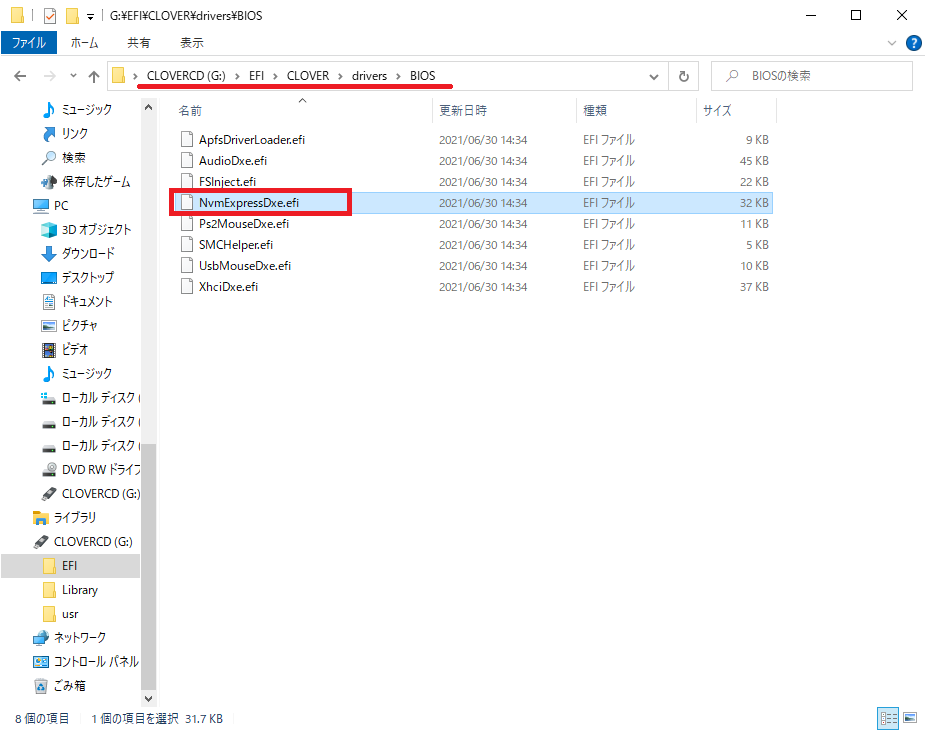

「NvmExpressDxe.efi」を「/CLOVER/drivers/BIOS/NvmExpressDxe.efi」にコピーします。

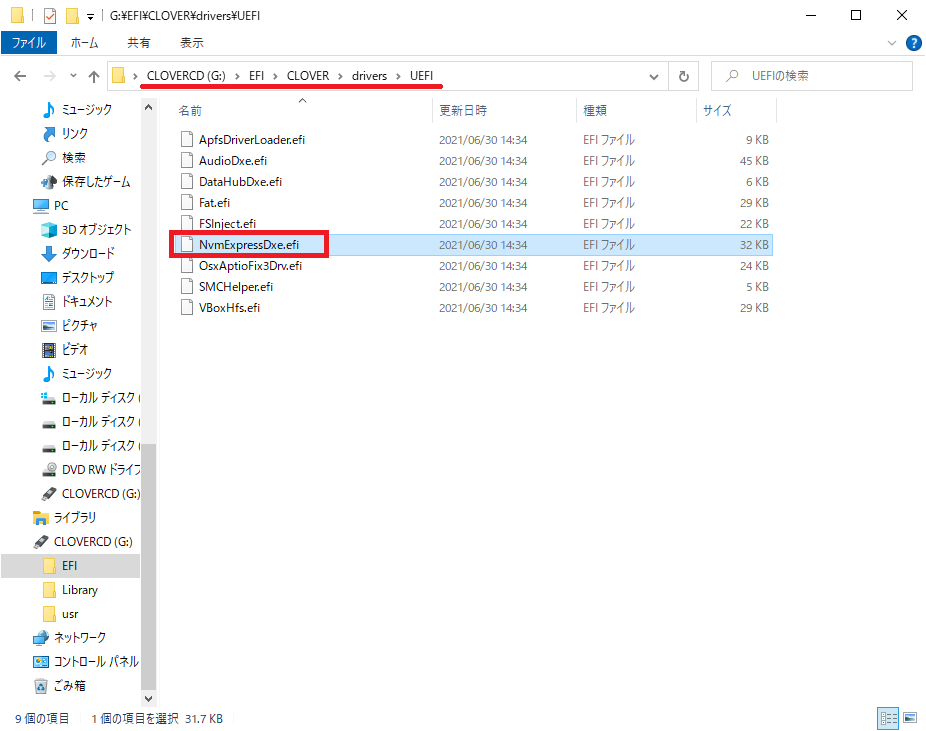

「NvmExpressDxe.efi」を「/CLOVER/drivers/UEFI/NvmExpressDxe.efi」にコピーします。
Clover EFI bootloader USBから起動

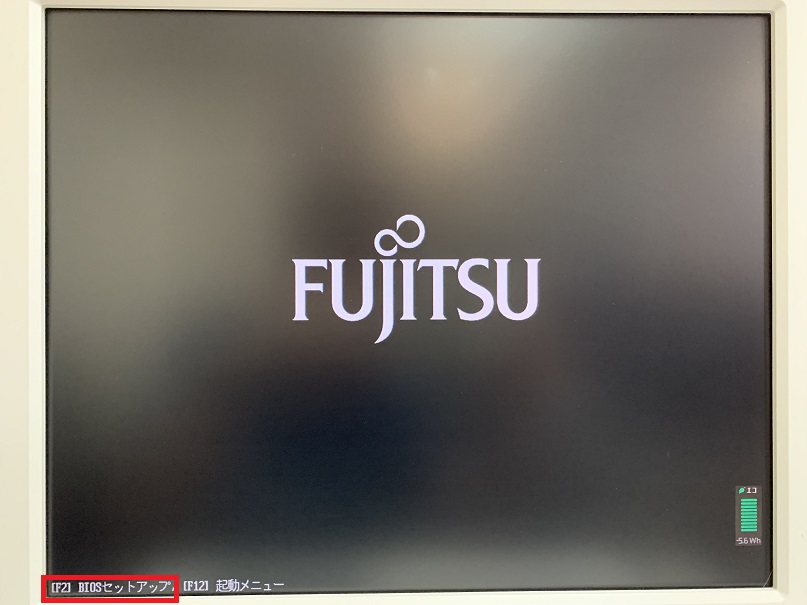

富士通ESPRIMOに作成した「Clover EFI bootloader USB」を接続して電源を入れFUJITSUのロゴ画面で［F2］を押します。
Windows10インストール

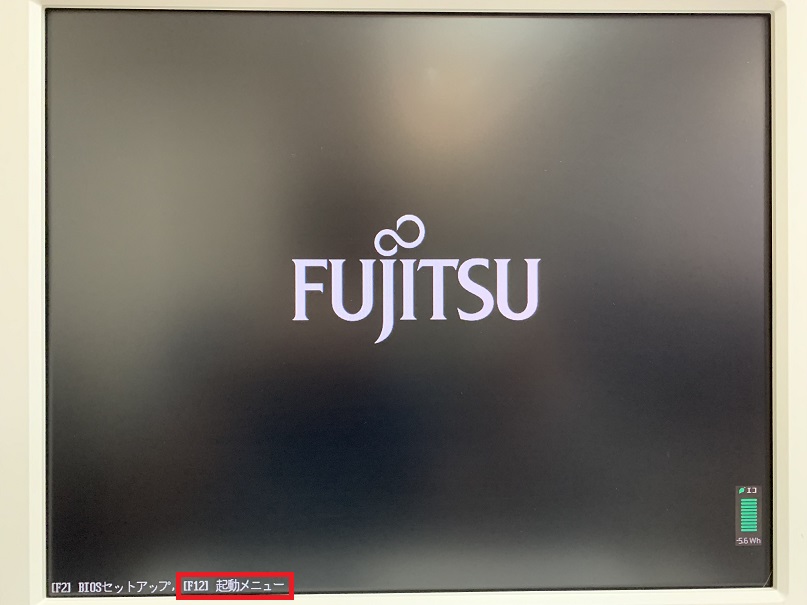

富士通ESPRIMOに作成した「Windows10インストールUSB」と「Clover EFI bootloader USB」を接続して電源を入れFUJITSUのロゴ画面で［F12］を押します。

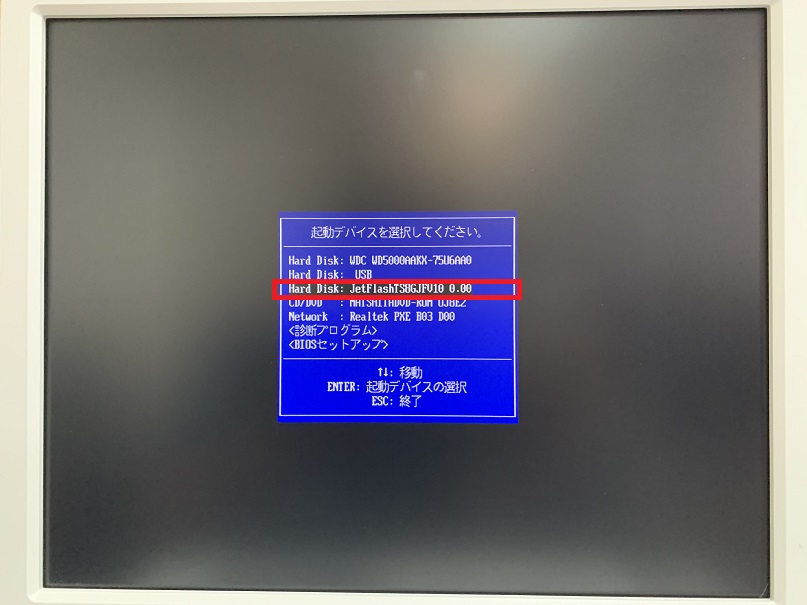

Windows10インストールUSB（ここではJetFlashTS8G）を選択しEnterを押します。
（上からWDC WD5000AAKX：もとから入っていたHDD、USB：Clover EFIの入ったUSB、JetFlashTS8G：Windows10インストールUSBです。）

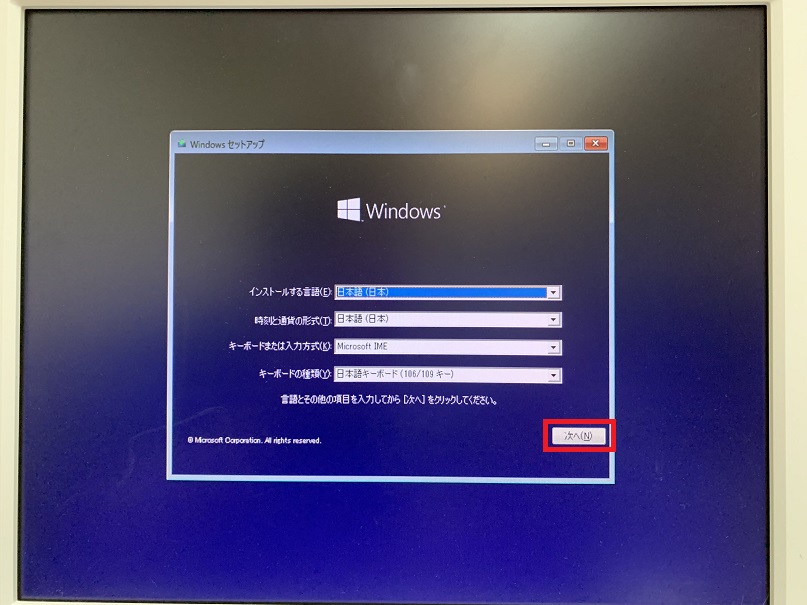

Windowsセットアップが起動しますので［次へ］を押します。

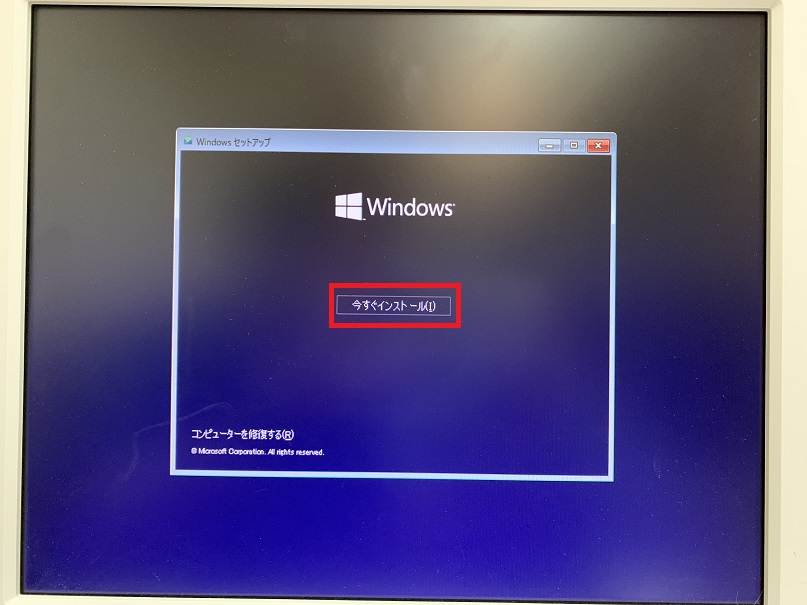

「今すぐインストールする」を押します。

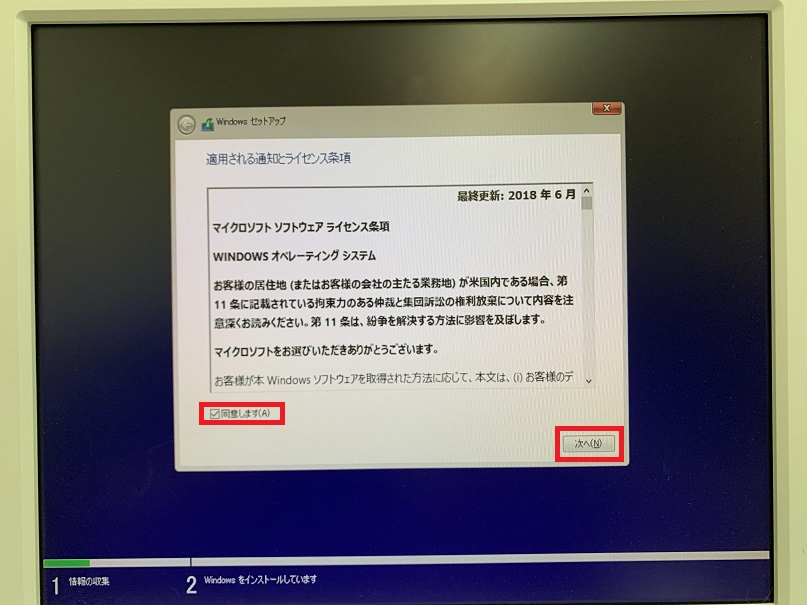

「同意します」にレ点を付け［次へ］を押します。

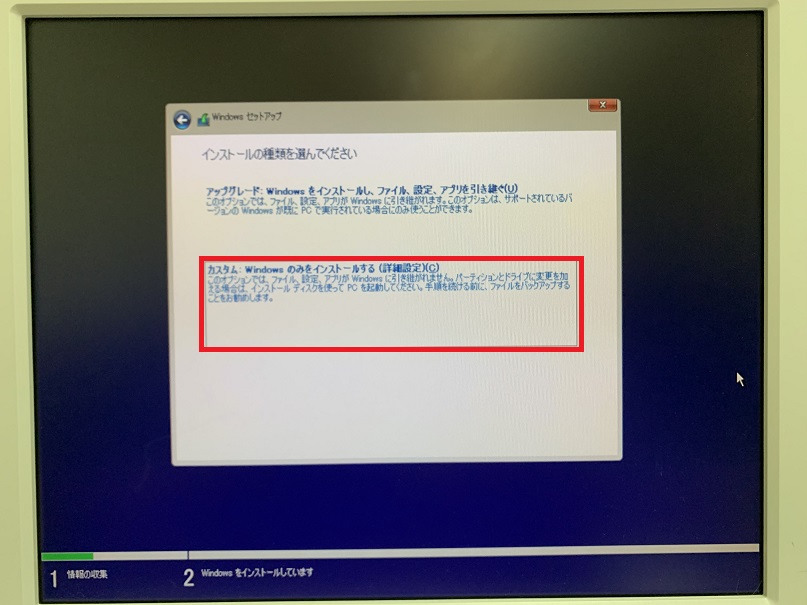

「カスタム：Windowsのみをインストールする」を選択します。
MVNe SSDから起動できるようにするためSSDをMBR形式からGPT形式に変換します。
この画面で［Shift］キー＋［F10］キーを押します。

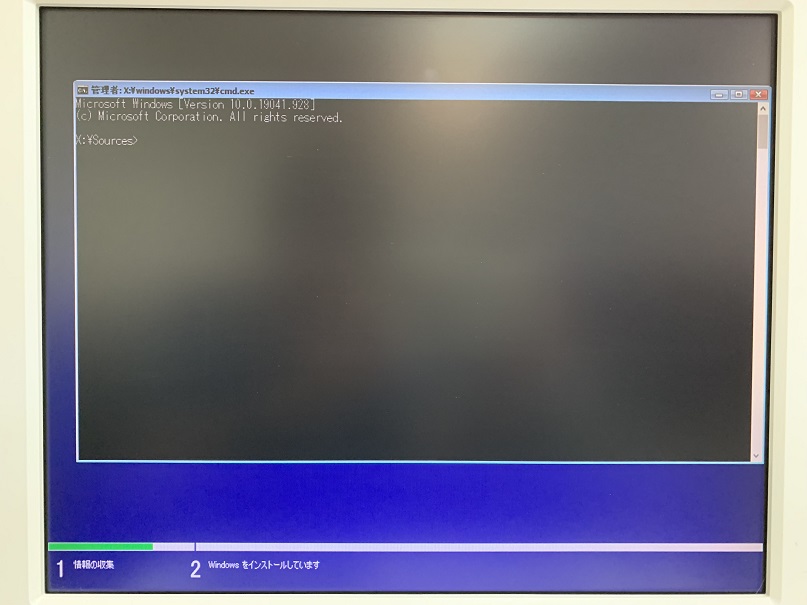

コマンド入力画面が表示されます。

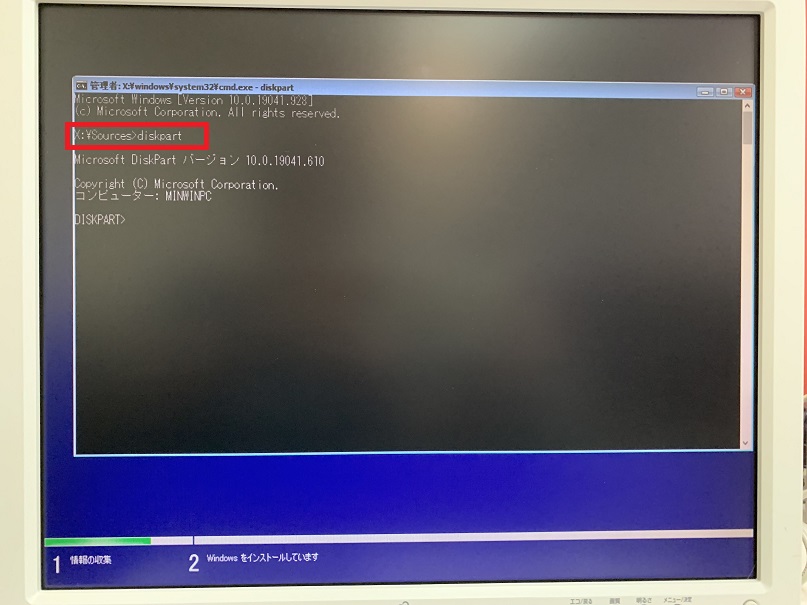

“diskpart”と入力します。

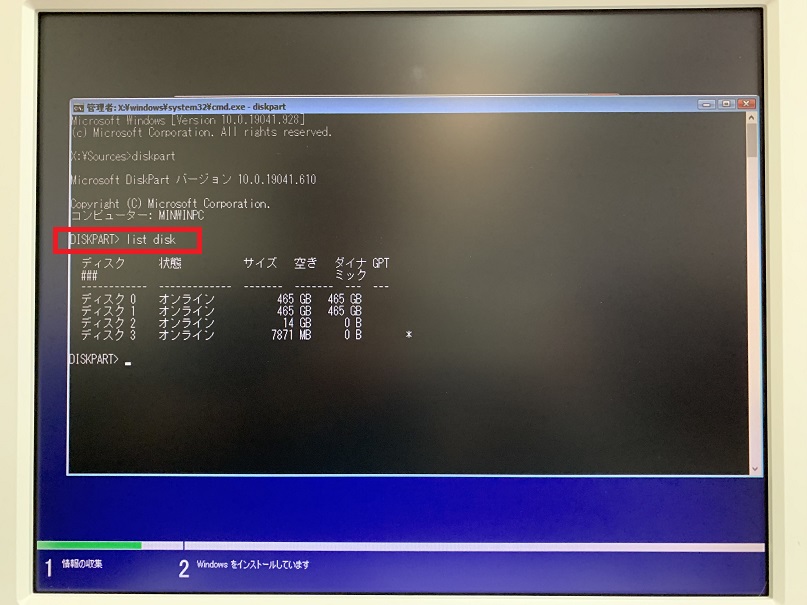

“list disk”と入力します。
ディスク0：HDD、ディスク1：SSD、ディスク2：CloverEFIのUSB、ディスク3：Windows10インストールUSBです。
ディスク1のGPTに”＊”が表示されていないのでMBR形式になっています。

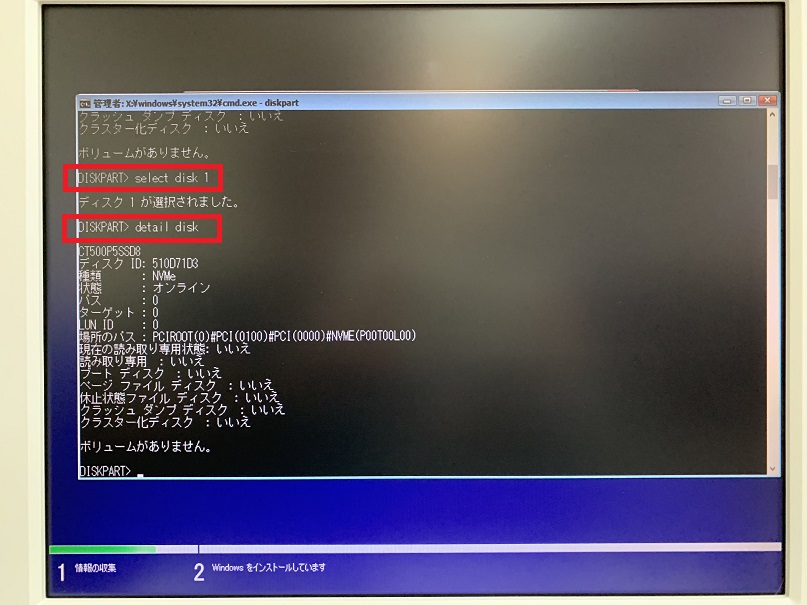

”select disk 1”と入力します。
”detail disk”と入力します。
CT500P5SSD8と表示されSSDであることを確認します。

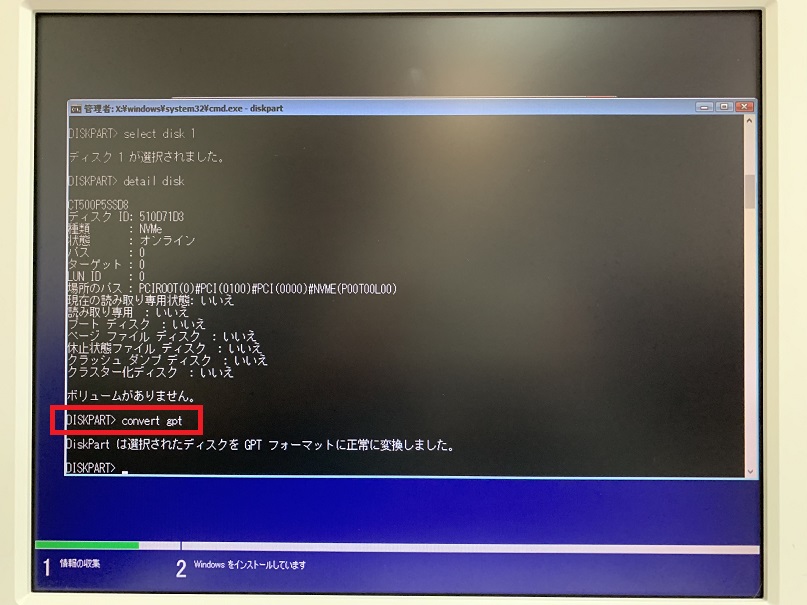

”convert gpt”と入力します。
正常に変換できたので［×］で閉じます。

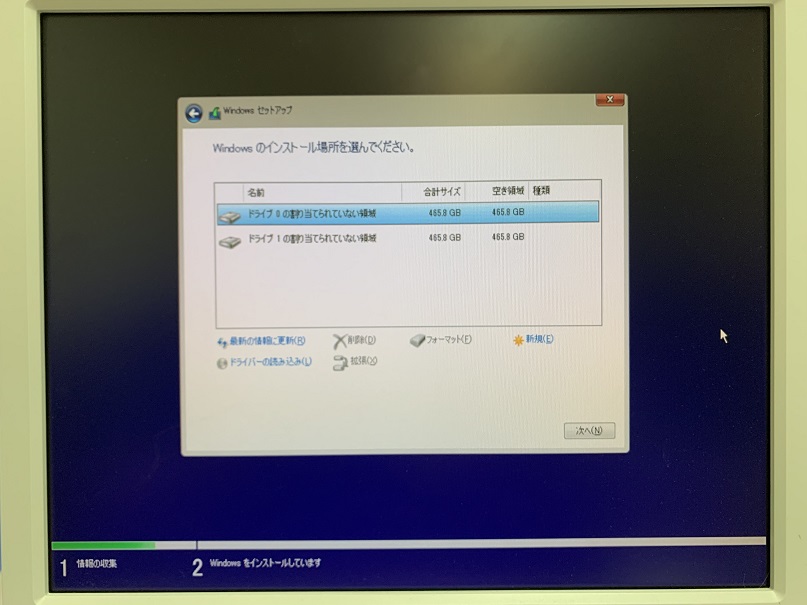

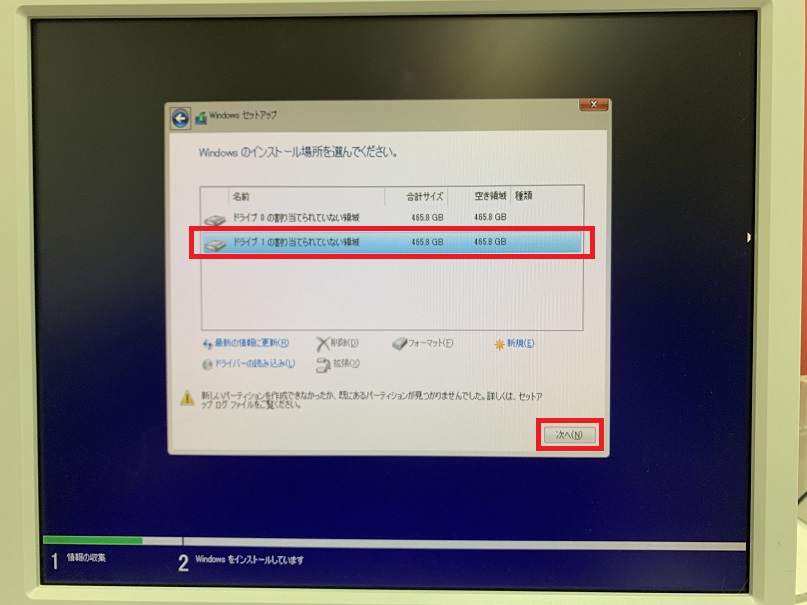

ドライブ1を選択し［次へ］を押します。

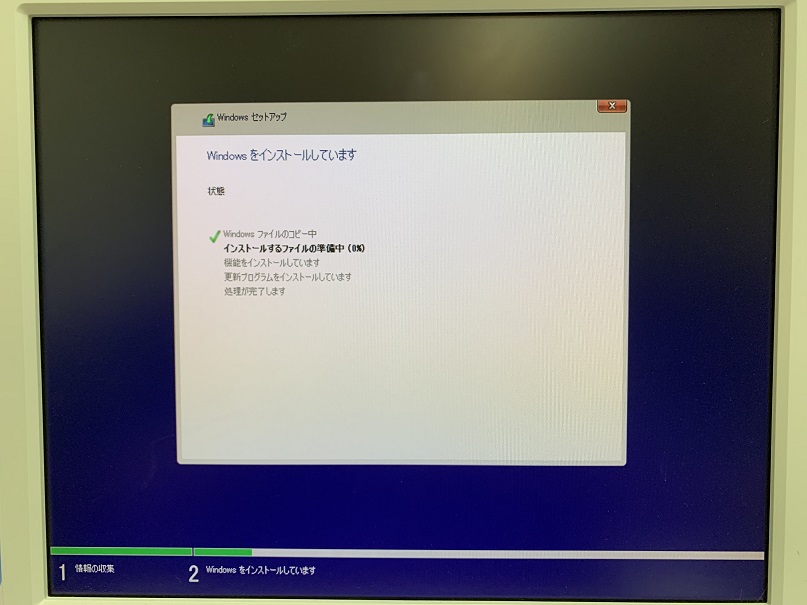

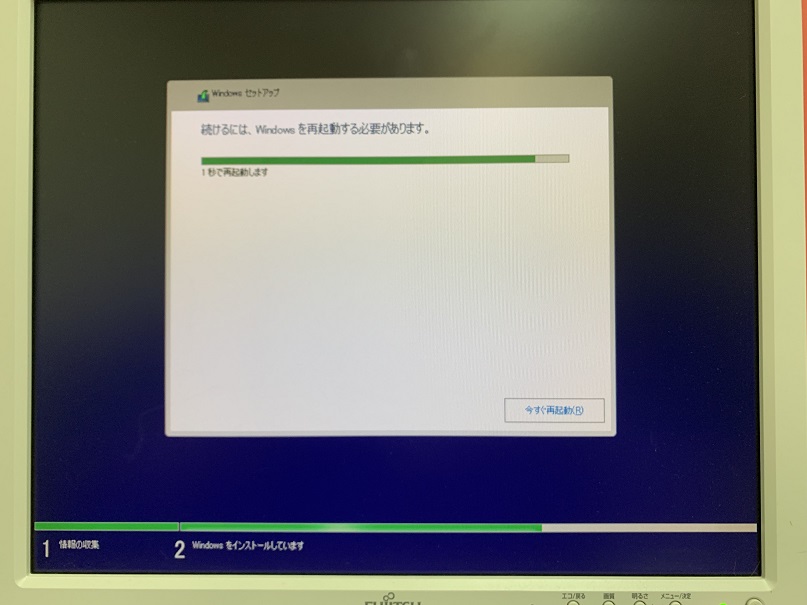

インストールが始まるので終わるまで待ちます。
Windows10インストールUSBの抜き取り再起動します。
Clover EFI Boot設定
ロゴ画面で［F1］を押します。
BIOS設定画面が表示されます。

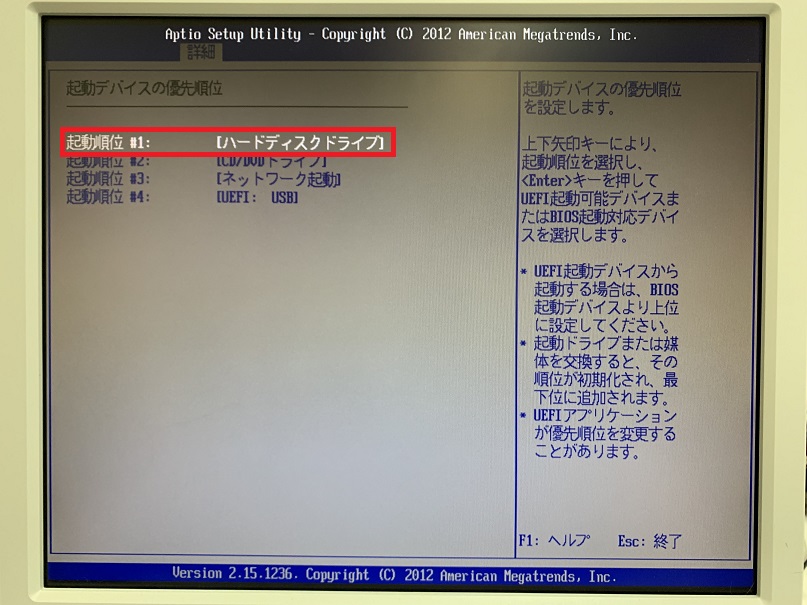

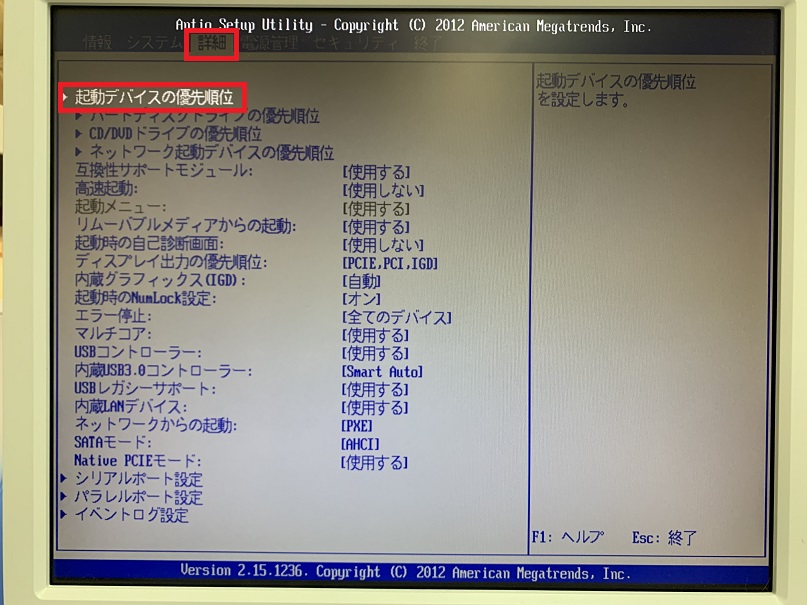

［→］キーで「詳細」を選択し「起動デバイスの優先順位」を選択して［Enter］キーを押します。
「ハードディスクドライブ」を選択し［Enter］キーを押します。

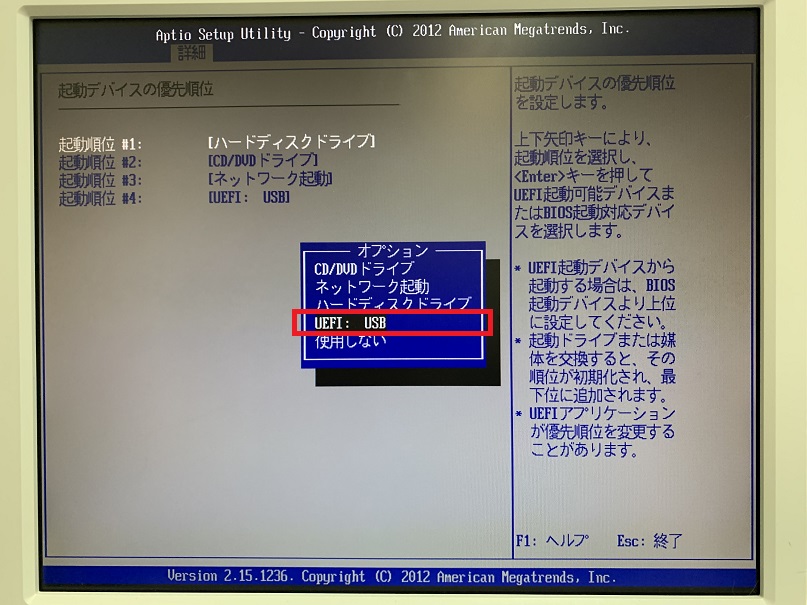

「USB」を選択し［Enter］キーを押します。

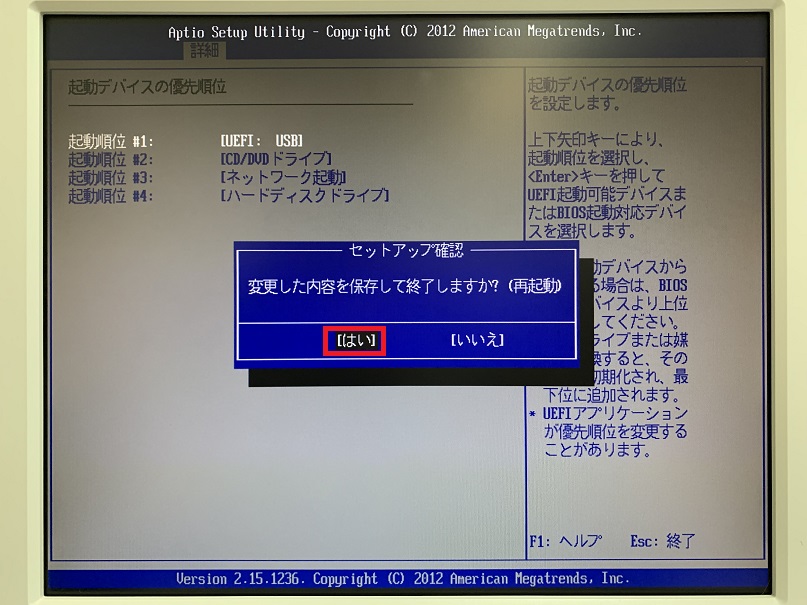

[F10]キーを押し「はい」を選択し[Enter]キーを押します。
再起動しCloverEFIが起動します。

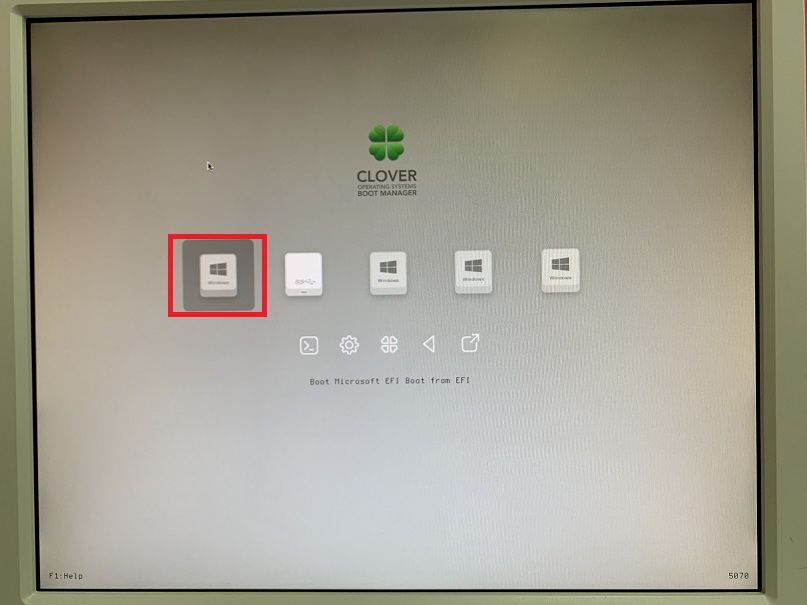

「Boot Microsoft EFI boot from EFI」を選択し［Enter］キーを押します。

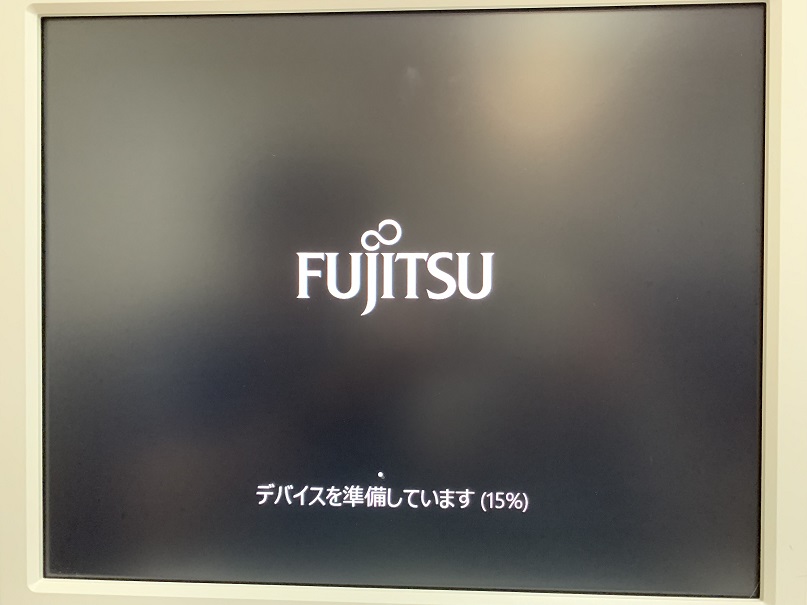

Windows10が起動しますのであとは通常のインストール手順通りにインストールします。
SSDの速度

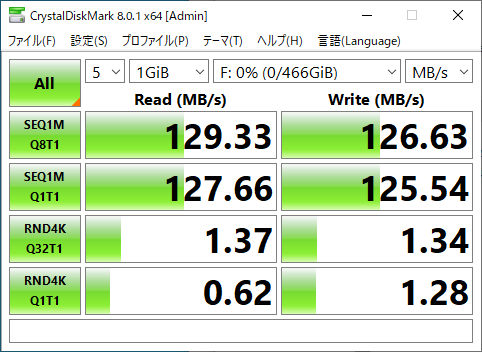

内蔵されていたHDDの速度

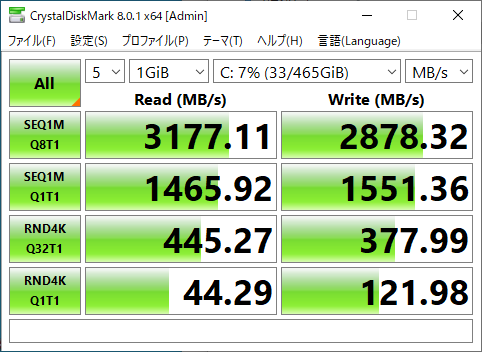

新しく取り付けたSSD
今までより20倍以上の速さが出てそうです。
